1 概述

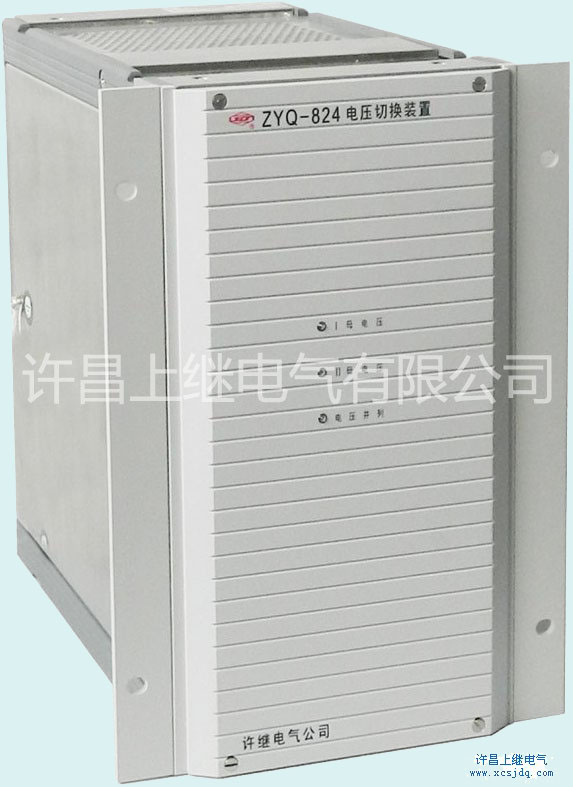

1.1 裝置用途
該裝置適用于單母線分段接線系統，可作為保護繞組及測量繞組的電壓重動或PT 并列回路選用。
1.2 裝置綜述
裝置共一層箱，由三個插件組成，包括三個電壓切換插件，均采用插拔式，保證了配置的靈活方
便。
2 技術參數
2.1 基本數據
2.1.1 額定數據
額定直流電壓：220V 或110V；
2.1.2 功率消耗
在額定直流電壓下，直流電壓回路功率消耗正常情況下不大于40W。
2.1.3 觸點性能
在電壓不大于250V，電流不大于0.5A，時間常數為5ms±0.75ms 的直流有感負荷電路中，斷開容
量為50W，長期允許通過電流為5A。
2.1.4 裝置約重5kg。
2.2 絕緣性能
2.2.1 絕緣電阻
所有回路對外殼及電氣上無聯系的各電路之間的絕緣電阻在正常檢驗的標準大氣條件下，不小于
100MΩ。
2.2.2 介質強度
所有電路對外殼的介質強度應能承受50Hz，2000V，1min 試驗而無絕緣擊穿或閃絡現象。
2.3 工作環境條件
2.3.1 環境條件
?25℃～+40℃，24h 內平均溫度不超過35℃。
2.3.2 相對濕度
最濕月的月平均最大濕度為90%，同時該月的月平均溫度為25℃，最高溫度為40℃，平均最大相
對濕度不超過50%。
2.3.3 大氣壓力
80kPa～110kPa。
2.3.4 安裝方式
安裝位置偏離其它垂直基準面的任一方向不大于5°。
2.3.5 使用地點出現交越頻率以下的位移峰值不超過0.035mm，交越頻率以上的加速度峰值不超過
0.5gh 的機械振動，以及加速度不超過5gh 的機械沖擊。
2.3.6 使用地點不得有爆炸危險的介質，周圍介質不含有腐蝕金屬和絕緣的氣體以及導電介質，不允
許充滿水蒸氣及有較嚴重的霉菌存在。
2.3.7 直流電壓允許的變化范圍為80%～110%額定值。
