保護裝置主要由以下插件構成：電源插件、交流插件、CPU插件、出口插件以及人機對話插件。

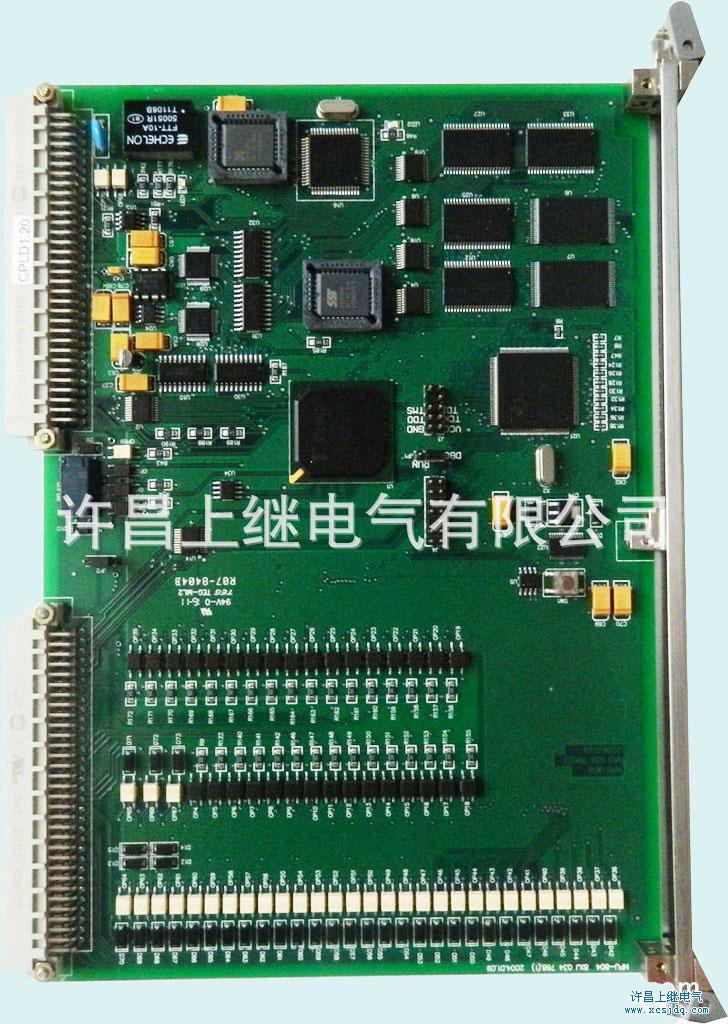

CPU插件由微處理器CPU、RAM、ROM、Flash Memory等構成。高性能的微處理器CPU為32位浮點處理器，主頻達40MHzï¼›A/D數æ“š(jù)輸入精度達16位。集成電路全部采用工業品或軍品，使得裝置有很高的穩(wÄ›n)定性和可靠性。

• 分類：


  微機變壓器保護測控裝置：WBH-821、WBH-822、WBH-821A、WBH-822A、WBH-821A/P

  微機線路保護測控裝置：WXH-821、WXH-822、WXH-823、WXH-825、WXH-821A、WXH-822A、WXH-823A、

  WXH-825A、WXH-821C、WXH-822C、WXH-823C、WXH-825C、WXH-821A/P、

  WXH-822A/P、WXH-825A/P

  微機發電機保護測控裝置：WFB-821、WFB-822、WFB-821A、WFB-822A

  微機備自投保護測控裝置：WBT-821、WBT-822、WBT-821A、WBT-822A、WBT-821A/P、WBT-822A/P

  微機變壓器保護測控裝置：WBH-821、WBH-822、WBH-821A、WBH-822A、WBH-821A/P

  微機電壓互感器保護測控裝置：WYJ-821、WYJ-821A、WYJ-821A/P
  微機故障解列裝置：WJE-821、WJE-821A、WJE-821A/P


  微機廠用變保護測控裝置：WCB-821、WCB-822、WCB-821A、WCB-822A、WCB-821A/P、WCB-822A/P

  微機電動機保護測控裝置：WDH-821、WDH-822、WDH-823、WDH-824、WDH-825、WDH-821A、WDH-822A、

  WDH-823A、WDH-824A、WDH-825A、WDH-821A/P、WDH-822A/P、WDH-823A/P
  微機電容器保護測控裝置：WDR-821、WDR-822、WDR-823、WDR-821A、WDR-822A、WDR-823A、WDR-821A/P

  微機測控裝置：FCK-821、FCK-822、FCK-821A、FCK-822A、FCK-821C、FCK-822C


  微機電抗器保護測控裝置：WKB-821、WKB-821A、WKB-821A/P


  微機充電保護測控裝置：WCH-821、WCH-821A、WCH-821A/P

  微機電壓切換裝置：ZYQ-823、ZYQ-824

  概訴：

  820系列微機保護裝置可以應用于 6kV ～ 220kV變電站的各種設備。

  a.  é‡‡ç”¨32位DSP作為保護CPU，數æ“š(jù)處理能力強，可靠性高，運行速度快。

  b.  é‡‡ç”¨16位A/D作為數æ“š(jù)采集，保護測量精度高。

  c.  é‡‡ç”¨å¯¦æ™‚多任務操作系統(tÇ’ng),提高軟件的可靠性。

  d.  ç¡¬ä»¶å­˜å„²å®¹é‡å¤§，可存儲不少于100次SOE記錄及10次故障的波形記錄,裝置的重

  要操作，如投退壓板、修改定值等均有記錄。

  e.  é‡‡ç”¨æ¶²æ™¶é¡¯ç¤ºå™¨，全中文、圖形顯示。

  f.  å…·æœ‰RS232、RS485等通信接口，通信規(guÄ«)約采用電力行業標準(zhÇ”n)DL/T667-1999（IEC60870-5-103），可直接同微機監控或保護管理機相連。

  g.  å…·æœ‰å®Œå–„、靈活的后臺分析軟件，便于調試和事故后分析。

  h.  CPU采用多層板和表面貼裝技術；裝置強弱電回路、開入開出回路合理布局;采用總線板，取消背板配線，具有很強的抗干擾能力。

  i.  é›†ä¿è­·、遙測、遙信、遙控、遙脈、錄波功能于一體。

•
