品牌：許繼型號：NWJ-801A類型：KVM切換器

支持系統：windows2000分辨率：100%遠程喚醒：支持遠程喚醒

電源管理：支持電源管理接口：1路n×64K V.35

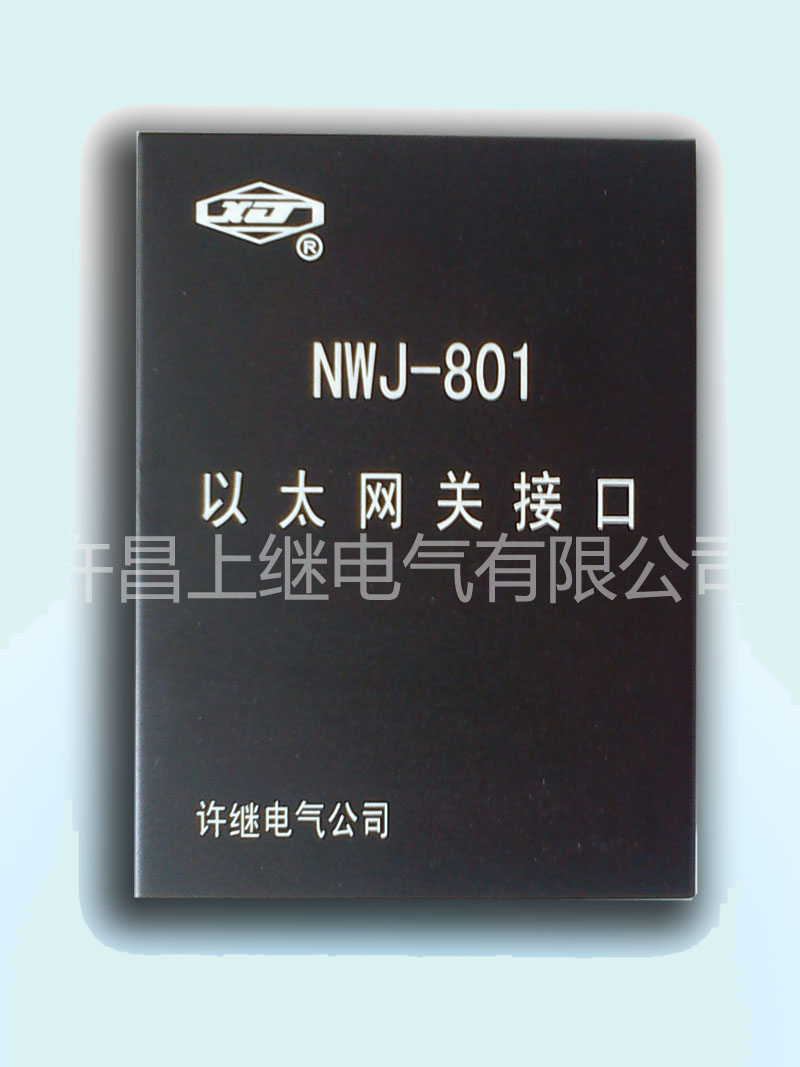

一. NWJ-801A簡介

    NWJ-801A是NWJ-801的軟硬件升級版本，功能完全相同。升級的原因主要是針對NWJ-801運行中出現程序丟失、串口損壞等問題而對軟硬件進行提高。

1)硬件升級：

ü     增加TVS管抗干擾措施，優化接地回路，更換電源模塊；

ü     優化了接線端子和指示燈

2)軟件升級（從1.45底層到1.50底層)：

ü     增加EEPEOM數據寫保護函數；

ü     增加EEPROM數據備份到Flash功能；

ü     增加存放程序的Flash塊備份和自恢復功能，NWJ-801A的Flash內部劃分為A、B、C、D四個區塊，原來只用了A區和C區，B區和D去空閑（五防除外），現在用B區作為A區的備份，D區作為C區的備份，出現問題系統自恢復，不需參與

二.外形及接線方式

1)電源接線

交流時:L為相線,N為零線

直流時:L,N無正負極之分

2)網絡接線

LAN口連接計算機或HUB,如果網關和計算機通過交換機聯網，使用直通線即可。如果網關和測試計算機直接連接，則須使用交叉網線

COM口與裝置相連,根據跳線方式的不同，可采用RS-485/232接線,跳線方式如同NWJ-801。默認為485接線，數據端子定義如下:

即:若為485,則3,4,5分別對應裝置的485+,485-,GND

  若為232,則1,3,5分別對應對方的TXD,RXD,GND
