品牌：許繼型號：NWJ-804類型：KVM切換器

接口：NWJ-804網關提供4個網口和2個串口支持系統：windows2000分辨率：100%

遠程喚醒：支持遠程喚醒電源管理：支持電源管理

一、應用范圍

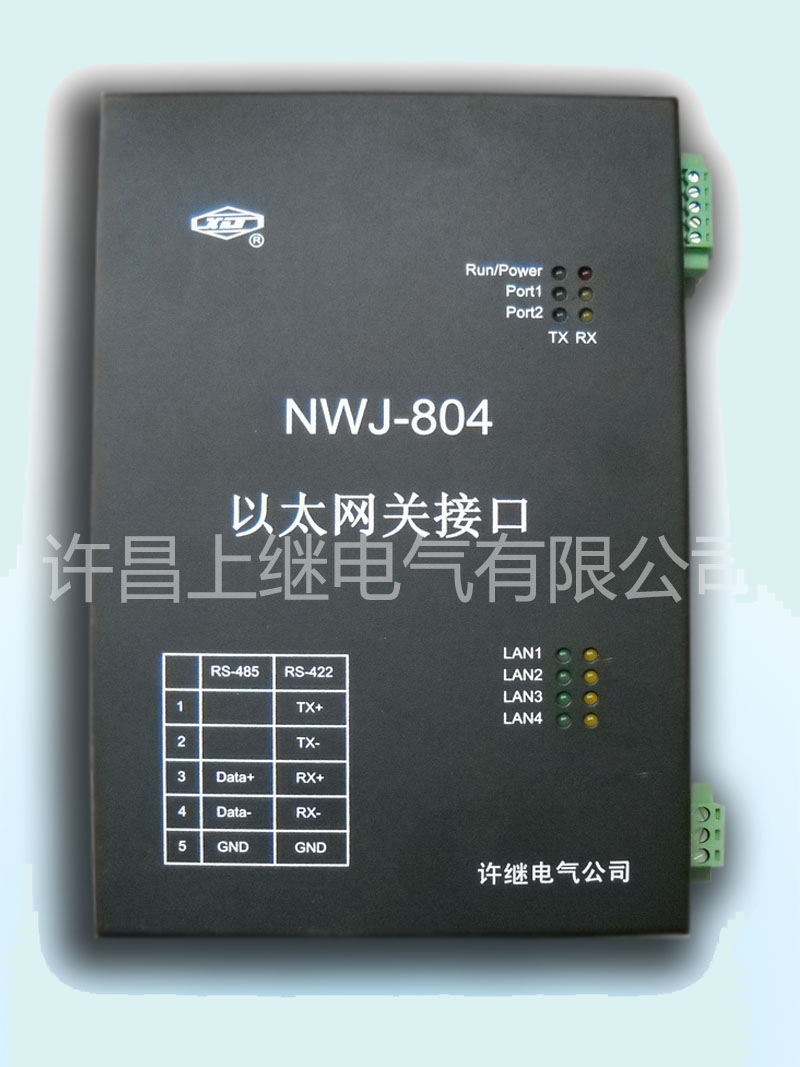

1.NWJ-804以太網關接口適用于各種電壓等級的變電站自動化系統，它完成保護或測控裝置和后臺之間的規約轉換。NWJ-804網關提供4個網口和2個串口，NTX-806/817通訊分別提供2/4個網口，兩者采用相同的軟件。本網關的網口和串口之間并無一一對應關系，一個串口的信息可以轉到所有網口。NTX-817的硬件分為標準版和多變壓器保護共用定制版兩種。

2.NWJ-804的軟件分為以下幾個系列：

許繼保護裝置IEC61850規約。程序由技術中心軟件平臺部提供。配置文件由技術中心裝置產品開發部提供。

3.非許繼裝置RS-485串口規約轉IEC61850規約。程序由技術中心軟件平臺部提供，具體轉換器心須通過腳本平實現，腳本由工程設計人員編寫。目前已實現了MODBUS，CDT規約。

4.電能表IEC102規約轉IEC61850規約。程序由技術中心軟件平臺部提供，配置文件由工程設備人員做。一般簡單規約都可以通過第二中情況的腳本來解決，但是IEC102規約的鏈路和IEC103一樣復雜，用腳本實現異常困難，因此不用腳本，直接編程實現。

二、性能特征

1.提供2個RS-485接口，2-4個10M/100M以太網接口。支持星型組網或者環網，網絡冗余模式只支持雙網雙IP模式，不支持雙網單IP模式。

2.提供CONSOLE調試口、telnet遠程登陸和FTP上傳下載功能。

3.裝置同時運行多個規約服務程序，分別完成不同規約的處理。通過數據共享實現數據交換。

4.標準版支持IEC61850通信規約。

5.標準版支持GOOSE邏輯鎖功能

6.標準版支持簡化COMTRADE格式和binary故障錄波自動生成。

三、技術參數

1.供電電源：AC/DC220V,0.1A

2.串口;2個RS-485/RS-422接口（無RS-232接口）。波特率4800bps-38400bps、數據位、停止位、校驗位可以設置，工程中一般設置為9600bps、8、1、偶校驗。采用端子出線，具有2000V DC隔離保護。通訊用屏蔽雙絞線長度以不超過200m為宜，必須可靠接地。

3、網口：NTX-806是兩個網口，NWJ-804和NTX-817都是四個網口。默認只提供電口，不提供光口。如需要光口，請使用帶有光口的插件。網絡速度10M/100M，接口為RJ-45,網線長度80m以內，一般220KV及以上電壓等級的變電站使用雙網冗余的網絡結構，110KV及以下電壓等級的變電站使用單網結構，本網關支持keepalive機制的網絡中斷判據。雙網熱備份，是否上送數據由后臺通過報告控制塊的觸發選項來控制，網絡中斷恢復后，后臺必須重新使能報告控制塊。

4.最大20W。如果20個網關組屏安裝時，電源進線斷路器容量至少2A。
